Euromac Fx Bend Cell 3100 MAX-KR
Ірі металл құрастырылымдарымен жұмыс істеу кезінде кәсіпорынға максималды автономияны қамтамасыз ету үшін жасалған желідегі ең қуатты және өнімді конфигурация.
Euromac автоматтандырылған майыстыру орталықтарының желісі — бұл жоғары дәлдіктегі электрлік престерді, көп осьті роботтарды және зияткерлік бағдарламалық жасақтаманы біріктіретін толық интеграцияланған шешімдер. Бұл жүйелер кез келген габариттегі бөлшектерді өңдеу кезінде максималды өнімділікті қамтамасыз етуге арналған және әрбір клиенттің нақты өндірістік тапсырмаларына икемді баптауды ұсынады.
«Бір қолдан» толық интеграция
Euromac құрылымның әрбір элементін — пресс механикасы мен роботты интеграциялаудан бастап басқару бағдарламасына дейін өз бетінше әзірлейді, бұл жүйенің мінсіз үйлесімділігіне, сенімділігіне және пайдалану қарапайымдылығына кепілдік береді.
Euromac құрылымның әрбір элементін — пресс механикасы мен роботты интеграциялаудан бастап басқару бағдарламасына дейін өз бетінше әзірлейді, бұл жүйенің мінсіз үйлесімділігіне, сенімділігіне және пайдалану қарапайымдылығына кепілдік береді.
Өте жылдам бағдарламалау
Мамандандырылған Fx Cell 3D бағдарламалық жасақтамасы роботты офлайн-режимде аз уақыт ішінде баптауға мүмкіндік береді, бұл жаңа бұйымдарға көшу кезінде жабдықтың бос тұрып қалуын айтарлықтай азайтады.
Мамандандырылған Fx Cell 3D бағдарламалық жасақтамасы роботты офлайн-режимде аз уақыт ішінде баптауға мүмкіндік береді, бұл жаңа бұйымдарға көшу кезінде жабдықтың бос тұрып қалуын айтарлықтай азайтады.
Мінсіз дәлдік пен қайталанымдылық
Өздігінен үйрену функциясы бар бірегей «Active Fingers» технологиясы бұрышты дәл бақылаумен үйлесімде сериядағы әрбір бөлшектің тұрақты майыстыру сапасына кепілдік береді.
Өздігінен үйрену функциясы бар бірегей «Active Fingers» технологиясы бұрышты дәл бақылаумен үйлесімде сериядағы әрбір бөлшектің тұрақты майыстыру сапасына кепілдік береді.
Жұмыстың максималды автономдылығы
Құралдар мен қармауыштарды (грипперлерді) автоматты түрде ауыстыру жүйелері, сондай-ақ 10 паллеттік вертикалды қоймаларды орнату мүмкіндігі кешенге оператордың қатысуынсыз ұзақ уақыт жұмыс істеуге мүмкіндік береді.
Құралдар мен қармауыштарды (грипперлерді) автоматты түрде ауыстыру жүйелері, сондай-ақ 10 паллеттік вертикалды қоймаларды орнату мүмкіндігі кешенге оператордың қатысуынсыз ұзақ уақыт жұмыс істеуге мүмкіндік береді.
Тиеу мен түсірудің әмбебаптығы
Модульдік дизайн дайындамалар ағыны үшін көптеген шешімдерді ұсынады — перфорацияланған алдын ала тегістеу үстелдерінен бастап моторлы роликті конвейерлер мен қораптарға сұрыптау жүйелеріне дейін.
Модульдік дизайн дайындамалар ағыны үшін көптеген шешімдерді ұсынады — перфорацияланған алдын ала тегістеу үстелдерінен бастап моторлы роликті конвейерлер мен қораптарға сұрыптау жүйелеріне дейін.
| Техникалық мәліметтер | Cell 3100 |
| Макс. майыстыру күші (кН) | 1000 |
| Майыстыру ұзындығы (мм) | 3060 |
| Ашылу биіктігі | |
| Willa қысқышы (матрица ұстағыш - пуансон ұстағышқа дейін) (мм) | 520 |
| Y осьтерінің жүрісі (мм) | 250 |
| Y осьтерінің жылдамдығы (мм/сек) | 220 |
| Авт. режимдегі макс. майыстыру жылдамдығы (мм/сек) | 36 |
| Қолмен басқару режиміндегі макс. майыстыру жылдамдығы (мм/сек) | 10 |
| Робот | |
| Макс. жету радиусы (мм) | 2233 |
| Қармауышпен макс. жүк көтергіштігі (кг) | 70 |
| Осьтер саны | 7 |
| Позициялау қайталануы (мм) | +-0.06 |
| FX ұяшығы | |
| Жүктеу | |
| 1 жинақтағы бөлшектердің макс. өлшемі (мм) | 3000 x 1000 |
| Бөлшектердің мин. өлшемі (мм) | 50 x 100 |
| Жинақтың макс. биіктігі (мм) | 300 |
| Түсіру | |
| Гравитациялық түсіру аймағы (мм) | 1200x800 |
| Қосылу қуаты (кВа) | 6 |
| Жалпы салмағы (кг) | 9500 |

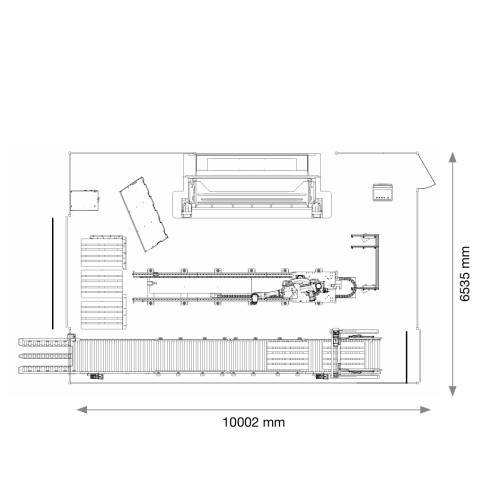

Жоғары өндірістік қуаттылығы бар орташа және ірі бөлшектерге арналған ұяшық. Ұяшық құрамына мыналар кіреді:
-
6 осьті артқы тірегі бар Fx Bend
-
Рельстегі 20/70/120 кг робот
-
Ортаға келтіру столы
-
Аударып-төңкеру жүйесі
-
Қос бөлшекті бақылау
-
Өлшемі 2500 x 900 мм дейінгі бөлшектерді тиеу станциясы
-
Түсіру:
-
10 еуропаллетке арналған тік қойма (қосымша)
-
Шағын бөлшектерге арналған қорап
-
Еуропаллеттерге арналған жетекті роликті конвейерде паллеттеу.
-
Жәшікке түсіретін автоматты таспа (қосымша)
-
Италияның қақ ортасында орналасқан Euromac компаниясы еуропалық сапаның озық дәстүрлерін бойына сіңіріп, көпжылдық тәжірибені заманауи инженерлік шешімдерге айналдырады. Өндіруші нәтиже үшін толық жауапкершілік философиясын ұстанады, өз жүйелерінің барлық компоненттерін — күрделі бағдарламалық кодтан бастап ұсақ механикалық тораптарға дейін өз бетінше жобалап, әзірлейді. Құрастырудың мінсіз сенімділігін Индустрия 4.0 тұжырымдамаларымен ұштастыра отырып, Euromac заманауи бизнес үшін инновациялар мен пайдалану қарапайымдылығы кемел тепе-теңдікте болатын интеллектуалды орта қалыптастырады.
