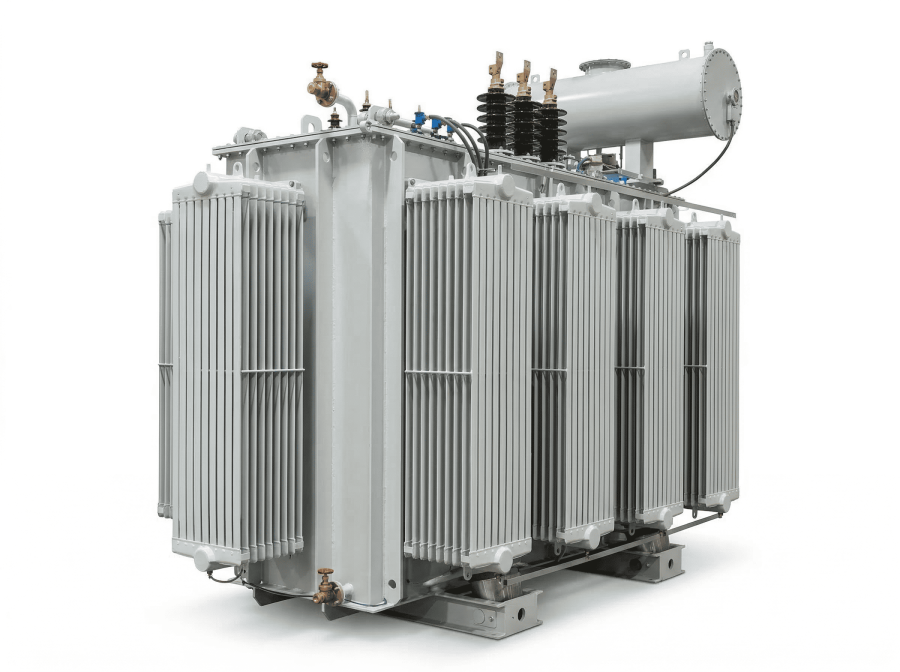

Трансформаторлар өндірісі
Заманауи цехтың архитектурасы мен құрылымы — бұл күрделі инженерлік экожүйені құру. Заманауи цех қатаң шектелген аймақтардан тұрады, олардың әрқайсысы трансформатордың «дүниеге келуінің» негізгі кезеңіне жауап береді:
Бактар мен қақпақтарды дайындау, дәнекерлеу және магниттік өткізгіштерді құрастыру цехы
Металл конструкциялары учаскесі
Бактар мен қақпақтарды дайындау үшін стендтер, каландрлар, майыстыру станогы және гильотиналық қайшылар, штамптау пресі, плазма, лазерлік станок, тескіш пресс, аралар қажет, бірақ негізгі станок — гофрленген панельдерді дайындау желісі.
Магниттік өзектер учаскесі
Бұл учаскеде электротехникалық болатты бойлай және көлденең кесу станоктары, сондай-ақ магниттік өткізгіштерді құрастыру үстелдері орнатылған.
Дәнекерлеу учаскесі
Бұл учаскенің атауы бәрін айтып тұр: барлық дәнекерлеу жабдықтары, бұл учаскенің «қозғалтқышы» бытыралы тазалау қондырғысы болып табылады. Трансформаторлардың бүкіл қызмет ету мерзімінде (20 жыл және одан жоғары) бояу сапасына кепілдік беру үшін бетті дайындауға ерекше назар аударылады. Бытыралы тазалау қондырғылары өңделетін бөлшектердің өлшемдеріне байланысты турбиналық және пневматикалық болып бөлінеді. Бұл фаза трансформатор бактарын бояу алдында жүзеге асырылады.
Бояу учаскесі
Өнімділікке байланысты бояу желілері ұнтақты, құю немесе батыру әдісімен болуы мүмкін, бірақ желілердің барлық түрлері үшін бастапқы фаза — алдын ала дайындау туннелі. Үлкен күштік трансформаторлар үшін бояу кабиналары қолданылады.
Катушкаларды орау, құрастыру, кептіру және трансформаторларды толтыру цехы
Орау учаскесі
Жоғары кернеулі катушкалар үшін дөңгелек және тікбұрышты сыммен орау станоктары және төмен кернеулі катушкалар үшін фольгамен орау станоктары. Үлкен күштік трансформаторлар үшін тік немесе көлденең орау станоктары да қолданылады.
Қағаз және картон учаскесі
Бұл учаске қағаздан және картоннан жасалған барлық бөлшектерді дайындауға жауап береді (қағаз кесу үстелдері, қағазды бойлай кесу станогы, гильотиналық қайшылар + шиналарға арналған тескіш пресс).
Құрастыру учаскесі
Бұл учаске белсенді бөлікті құрастыру желісі болып табылады; конвейер желісінен бөлек, катушкаларды нығыздауға арналған гидродинамикалық пресс және белсенді бөлікті кептіру пештері қарастырылуы тиіс. Кептіруден кейін трансформаторлар келесі учаскеге ауысады.
Вакуумдық толтыру учаскесі
Трансформатор майын дайындау (дегазациялау) және трансформаторларды автоклавта вакуумдық толтыру желісі.
Сынақ учаскесі
Экрандалған камерасы және импульстік генераторы бар кешенді сынақ зертханасы. Сынақ станциясы — бүкіл өндірістің жүрегі мен бет-бейнесі, өйткені өнім сапасын тексеріп, оны сынақ хаттамасын шығару арқылы растағаннан кейін ғана өндірілді және оны тапсырыс берушілерге ұсынуға болады деп айтуға болады. Біздің зертхана сынақ жүргізу процесінде бағдарламалық жасақтамада барлық көрсеткіштерді тіркей отырып, хаттаманы автоматты түрде шығарады. Дәл сынақ алаңында тапсырыс беруші сатып алынатын трансформатордың сапасына көз жеткізу үшін жиі қатысады (бұл өкілдік сынақтар деп аталады).
Сынақ станциясы трансформаторларды өндірістен шығару кезінде және жөндеуден кейін келесі қабылдау-тапсыру сынақтарын жүзеге асыруға арналған:
Өндірістік сынақтар:
- Трансформатор оқшауламасының кедергісін өлшеу.
- Оқшаулама кедергісінің поляризация коэффициентін өлшеу.
- Орамдардың трансформация коэффициентін өлшеу.
- Трансформатордың векторлық тобын анықтау.
- Трансформатор орамдарының кедергісін тұрақты токпен өлшеу.
Оқшауламаның электрлік беріктігін сынау:
- Берілген (жоғары) кернеумен.
- Индукцияланған кернеумен (жоғары жиілікті).
Электрлік сынақтар:
- Жүктемесіз (бос жүріс) сынау, бос жүріс шығындары мен тогын өлшеумен.
- Жүктемемен (қысқа тұйықталу) сынау, қысқа тұйықталу шығындары мен кернеуін өлшеумен.
- Трансформатордың ПӘК-і (пайдалы әсер коэффициенті), %.
- Трансформатордың кернеуінің төмендеуі, %.
- Бос жүріс тогы мен кернеуінің гармоникаларын өлшеу.
- Бөлшектік разрядтарды өлшеу.
Сынақ түрлері:
- Трансформаторды қызуға сынау.
- Найзағай импульсімен сынау.
- Қиылған найзағай импульсімен сынау.
