Табақ Металды Өңдеу Процесі Деген Не?
Өндіруші үшін табақ металды өңдеу — бұл техникалық процесс те, өндірістік жүйе де. Дұрыс таңдалған операциялар реттілігі баптау уақытын қысқартуға, материалдың зақымдалуын болдырмауға, өлшемдердің тұрақтылығын жақсартуға және тапсырысты орындау мерзімін азайтуға мүмкіндік береді. Қате реттілік өнімді қайта өңдеуге (бракқа), «тар арналардың» пайда болуына және қол еңбегіне қажетсіз тәуелділікке әкелуі мүмкін.
Табақ Металды Өңдеу Процесі Деген Не?
Табақ металды өңдеу процесі — бұл металл табақты кесу, тесу (үйлестіре тесу), майыстыру (пішіндеу), біріктіру, соңғы өңдеу және сапаны бақылау арқылы дайын бөлшектерге бақыланатын түрде айналдыру. Өнімнің түріне байланысты бөлшек тек екі операциядан ғана өтуі мүмкін (мысалы, лазерлік кесу және гидравликалық престе майыстыру) немесе автоматты түрде тиеу, панельді майыстыру, бекіту бөлшектерін орнату, роботтандырылған дәнекерлеу, қырларды тазарту және қойманы басқаруды қамтитын толық интеграцияланған желі арқылы өтуі мүмкін.
Жиі дайындалатын өнімдерге электр шкафтары, HVAC (жылыту, желдету және ауаны баптау) компоненттері, жабдықтардың қорғаныс қаптамалары, ауыл шаруашылығы техникасының бөлшектері, сауда жабдықтары, лифт панельдері, жиһаз, автомобиль тораптары және сәулет элементтері жатады. Бұл өнімдер сырттай әртүрлі көрінгенімен, олар бірдей өндірістік сұрақтарға бағынады: Қай материал қолайлы? Қандай рұқсат етілген ауытқулар (допусктар) қажет? Қай процесс қажетті көлем мен беттік өңдеуді қамтамасыз етеді? Сұраныс өзгерген кезде жұмыс ағынының тұрақтылығын қалай сақтауға болады?
Процесс Материал Станोकқа Жеткенге Дейін Басталады
Өндірістің тиімділігі көбінесе жобалау (инженерлік) кезеңінде анықталады. 3D модель немесе 2D сызба өлшемдер, майыстыру радиустары, саңылаулар, ойықтар, бекіткіштердің орналасуы, дәнекерлеуге қолжетімділік, допусктар және эстетикалық беттер тұрғысынан тексеріледі. Содан кейін жоба майыстыруға рұқсатты, майыстыру кезіндегі дайындаманың қысқаруын, металл талшықтарының бағытын және серпімділікті (қайта серпілуді) ескере отырып, тегіс жаймаға (жазбаға) айналдырылады.
Бұл кезең өнімнің технологиялықтығы туралы шешім қабылданатын жер болып табылады. Өте тар ішкі радиус таңдалған материал қалыңдығы үшін тиімсіз болуы мүмкін. Майысу сызығына тым жақын орналасқан саңылаулар пішіндеу кезінде деформациялануы мүмкін. Бірегей құралдардың көп санын қажет ететін дизайн аз көлемді өндірісте тиімді болуы мүмкін, бірақ ауқымды сериялы өндірісте тиімсіз. Инженерлер мен өндірістік топтар бұл мәселелерді бағдарламалау басталғанға дейін шешуі керек, оларды майыстыру пресінде анықтағанша күтпеу керек.
Материалды таңдау бөлшектің функционалдық талаптарына сәйкес жүзеге асырылады. Көміртекті болат көптеген құрылымдық қолданыстар үшін үнемді нұсқа болып табылады. Тот баспайтын болат коррозияға төзімділік пен эстетикалық көрініс маңызды жерлерде таңдалады. Алюминий салмақты азайтады және коррозияға жақсы төзімділікті қамтамасыз етеді, бірақ оның майысу ерекшеліктері басқаша және оңай сызылады. Материалдың қалыңдығы, жабынының болуы, шыңдалу дәрежесі және бетінің күйі кесу параметрлеріне, майыстыру дәлдігіне, құралды таңдауға және соңғы өңдеу талаптарына әсер етеді.
Кесу және Тесу Тегіс Профильді Қалыптастырады

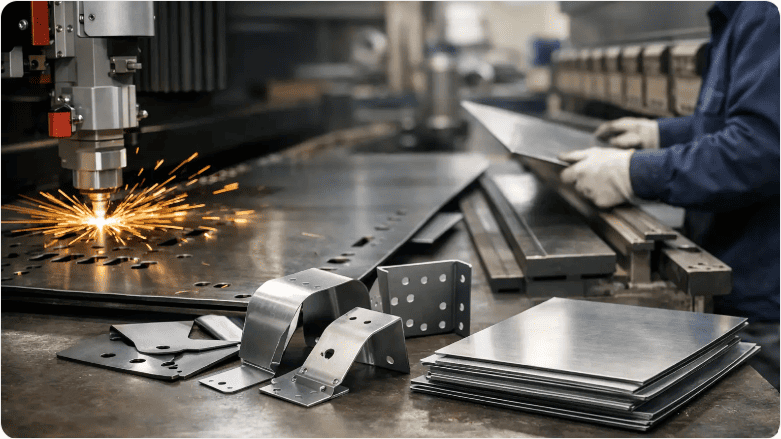

Бөлшекті бағдарламалағаннан кейін, бірінші физикалық операция әдетте дайындаманы кесу немесе тесу болып табылады. Талшықты лазерлік кесу күрделі профильдерді өңдеу, бөлшектердің дизайнын өзгерту, аралас өндіріс және ұсақ ішкі элементтерді кесу үшін өте икемді. Ол арнайы пішіндеу құралынсыз-ақ материалдар мен қалыңдықтардың кең ауқымын өңдеуге мүмкіндік береді.
Үйлестіре тесу (координаталық-тесу) станоктары бөлшектерде қайталанатын саңылаулар, жалюзилер, бедерлер, қалыптаулар немесе бұрандалы өтулер болған кезде ерекше өнімді болады. Тесу пресі лазерлік кесуден кейін қосымша операцияларды қажет ететін кейбір элементтерді бір циклде жасай алады. Комбинирленген «лазер-тесу» жүйелері қос тәсілді біріктіреді, бұл өндірушілерге пішінделген элементтерді тесуге және күрделі контурлар немесе арнайы құралды қажет етпейтін геометрия үшін лазерлік кесуді пайдалануға мүмкіндік береді.
Ең тиімді технология бөлшектердің номенклатурасына байланысты. Лазерлік кесу бөлшектер жиі өзгеретін өндірісте үлкен икемділікті қамтамасыз етеді, ал тесу қайталанатын геометриялық элементтер үшін цикл уақытын қысқартуы мүмкін. Материалды тиімді пайдалану да маңызды. Үнемді орналастыру (nesting) қалдықтарды азайтады, бірақ орналастыру жоспары бөлшектердің парақтағы тұрақтылығын, микро-байланыстарды (micro-joints), бөлшектерді түсіруді, талшық бағытын және бөлшектерді келесі кезеңде сәйкестендіруді (идентификациялауды) ескеруі керек.
Қырларды Тазарту Майыстыру Алдында Сапаны Қорғайды
Кесілгеннен кейінгі шеттерде қырлар (заусенцы), оксид қабаты, өткір бұрыштар болуы немесе қолмен жұмыс істегенде қауіп төндіруі мүмкін. Қырларды тазарту және жиектерді дөңгелектеу жиі екінші дәрежелі міндеттер ретінде қарастырылады, бірақ олар өнімнің сапасына, бояудың жабысуына, жұмысшылардың қауіпсіздігіне және құрастыру дәлдігіне тікелей әсер етеді.
Қырларды тазартудың тұрақты процесі әсіресе жабыны бар бөлшектер, көрнекі панельдер және жиі қол тиетін компоненттер үшін өте маңызды. Автоматтандырылған соңғы өңдеу жабдығы қырларды алып тастап, бөлшектің екі жағында да бақыланатын шеттік радиустарды жасай алады. Бұл қолмен тегістеумен салыстырғанда сапа тұрақтылығын арттырады және лазер немесе тесу өнімділігі артқан кезде өңдеу бөлімінің «тар арнаға» айналуына жол бермейді.
Майыстыру Соңғы Геометрияны Қалыптастырады
Майыстыру тегіс дайындаманы үш өлшемді бөлшекке айналдырады. Майыстыру престері майыстыруды бақыланатын реттілікпен орындау үшін пуансондар мен матрицаларды пайдаланады. Олар өте әмбебап және профильдердің кең ауқымын, соның ішінде кронштейндерді, швеллерлерді, қораптарды және күрделі пішінді компоненттерді шығара алады.
Дәлдік станоктың тек паспорттық дәлдігіне ғана байланысты емес. Материалдың құбылмалылығы, құралдың күйі, майысу ұзындығы, бөлшектің бағыты, оператордың әдісі, артқы тіректердің орналасуы және металдың қайта серпілуі соңғы нәтижеге әсер етеді. Заманауи майыстыру престері САН (ЧПУ) басқаруы, бұрышты өлшеу жүйелері, құралдар кітапханалары, желіден тыс (offline) бағдарламалау және құралды автоматты түрде орнату опциялары арқылы тұрақты өндірісті қамтамасыз етеді. Солай болса да, құрал-сайман стратегиясы бөлшектер тобына және өндіріс көлеміне сәйкес келуі керек.
Панельді майыстыру станоктары (панелегибтер) көбінесе панельдер, шкафтар, есіктер және қайталанатын қорап тәрізді бөлшектер үшін тиімді балама болып табылады. Олар қысу және майыстыру реттілігін автоматтандырады, қолмен қайта орналастыруды азайтады және жоғары қайталанымдылықты қамтамасыз етеді. Олардың тиімділігі бөлшек геометриясы станокқа сәйкес келетін және өндіріс тұрақты өнімділікті талап ететін жерде ең жоғары болады. Майыстыру пресі көптеген пішіндер үшін икемді болып қала береді, ал панельді майыстыру станогы тиісті бөлшектер диапазоны үшін жылдамдықта, эргономикада және қайталанымдылықта айқын артықшылықтар бере алады.
Біріктіру, Бекіткіштер және Беттік Өңдеу Бөлшекті Аяқтайды
Майыстырудан кейін компоненттерге бекіту бөлшектерін орнату, дәнекерлеу, пуклеу (clinching), тойтару (riveting) немесе желімдеу қажет болуы мүмкін. PEM типті бекіткіштер, ілмектер, шпилькалар, гайкалар мен втулкалар қолжетімділік пен бөлшек геометриясына байланысты майыстыруға дейін немесе одан кейін орнатылады. Дәнекерлеу қосылыс дизайнына, көлеміне және эстетикалық талаптарға байланысты қолмен, роботтандырылған, контактілі (нүктелі) немесе лазерлік болуы мүмкін.
Беттік өңдеу бөлшекті қорғайды және оның сыртқы түрін анықтайды. Стандартты нұсқаларға ұнтақты бояу, сұйық бояу, гальваникалық жабын, анодтау, тегістеу (сатинирлеу) және пассивациялау жатады. Металл өңдеушілер соңғы өңдеу талаптарын ерте жоспарлауы керек, өйткені бетті өңдеу өлшемдерді өзгертуі, маскілеу қажеттілігін тудыруы немесе жиектердің сапасына ерекше стандарттар қоюы мүмкін. Мысалы, көрнекі жабдыққа арналған тот баспайтын болаттан жасалған панельдер, жасырын құрылымдық кронштейндерге қарағанда, сызаттардан қатаң қорғауды және мұқият тасымалдауды қажет етеді.
Сапаны Бақылау Өндірісті Болжамды Етеді
Сапаны бақылау дайын бөлшектің сызбаға сәйкестігін және мақсатына сай жұмыс істейтінін растайды. Тексеру бірінші бөлшекті тексеруді (FAI), майысу бұрышын тексеруді, саңылаулардың орналасуын өлшеуді, тегістікті тексеруді, дәнекерлеуді бағалауды, жабын қалыңдығын тексеруді және соңғы құрастыру сәйкестігін сынауды қамтуы мүмкін.
Қайталанатын өндіріс үшін процесті бақылау дайын өнімнен ақауларды соңында сұрыптаудан гөрі тиімдірек. Жазылған станок параметрлері, стандартталған құралдар, штрих-код негізінде бөлшектерді қадағалау, калибрленген өлшеу жабдықтары және бағдарламаланған тексеру нүктелері сапаны жеке жұмысшылардың жадына аз тәуелді етеді. Бұл әсіресе ауысым ауысқанда, материал қасиеттері өзгергенде немесе бөлшектер станоктар мен жұмыс ұяшықтары арасында ауысқанда маңызды.
Автоматтандыру Жеке Операцияларды Біріктіреді
Өңдеу цехы жоғары өнімді станоктарға ие бола алады, бірақ олардың арасында өнімділікті жоғалтуы мүмкін. Қолмен тиеу, бөлшектерді сұрыптау, аяқталмаған өндірісті (WIP) сақтау, құралдарды іздеу және жоспарланбаған тасымалдау бөлшекке құндылық қоспай, уақытты шығындауға әкеледі.
Автоматтандыру бұл олқылықтарды автоматты түрде тиеу және түсіру, роботтандырылған майыстыру немесе дәнекерлеу, конвейерлік байланыстар, бөлшектерді сұрыптау және тік қойма жүйелері арқылы шешеді. Өндірістік бағдарламалық жасақтама CAD деректерін, орналастыруды (nesting), станокты бағдарламалауды, жоспарлауды, материалдар қоймасын және тапсырыстарды қадағалауды біріктіреді. Мақсат — автоматтандыру үшін автоматтандыру емес. Бұл ағынды жақсарту, қол тигізуді азайту, сапаны қорғау және өндірісті жұмыс күшінің тапшылығына аз сезімтал ету.
Автоматтандырудың тиісті деңгейі көлемге, өнім номенклатурасына, бос алаңға, қызметкерлер санына және күтілетін өсімге байланысты. Тұрақты бөлшектер тобының үлкен көлемі арнайы автоматтандырылған ұяшықты құруды ақтай алады. Ал дизайны жиі өзгеретін тапсырыс цехы қатаң желіге ауысқанға дейін икемді лазерлік кесуден, ұйымдастырылған материал қоймасынан және желіден тыс бағдарламалаудан көбірек пайда көре алады.
Жабдықты Бүкіл Жұмыс Ағынына Қарай Таңдау
Станоктарды сатып алу өндірісте ең көп қысым тудыратын бөлшектерден басталуы керек: қайталанатын кешігулер («тар арналар»), қол еңбегінің жоғары үлесі, тұрақсыз сапа, баяу баптау немесе материалдың шамадан тыс қозғалысы. Тек цикл уақытының өзі жеткіліксіз. Жылдам лазер қолмен майыстыру бөлімін шамадан тыс жүктей алады, ал озық майыстыру пресі, егер материалды дайындау мен бағдарламалау ұйымдастырылмаса, бос тұра алады.
Практикалық бағалау бөлшектердің жылдық көлемін, табақ өлшемдерін, материалдар ауқымын, қалыңдығын, допусктарды, қажетті функцияларды, қайта баптау жиілігін, қолжетімді коммуникацияларды, оператордың біліктілігін және қызмет көрсету қолжетімділігін ескереді. Сондай-ақ орнату, оқыту, техникалық қызмет көрсету, қосалқы бөлшектер және бағдарламалық жасақтаманы біріктіру шығындарын есепке алуы керек. Бұл факторлар станоктың тек көрсетілім кезінде ғана емес, жылдар бойы сенімді өнімділікті қамтамасыз ететінін анықтайды.
Жеке операцияны модернизациялайтын немесе қосылған өндіріс желісін құратын зауыттар үшін Italian Machinery Association жабдықты таңдауға интеграциялық шешім ретінде қарайды. Егер инвестиция күнделікті өндірісті жақсартады деп күтілсе, премиум санаттағы машиналар, оқыту, орнату және сатудан кейінгі қолдау бірлесе жұмыс істеуі керек.
Ең тиімді металл өңдеу процесі — бөлшекке, көлемге және зауыттың келесі даму кезеңіне сәйкес келетіні. Зауыт бойынша материалдар мен ақпарат ағынынан бастаңыз, содан кейін осы ағынға кедергі келтіретін шектеулерді жоятын технологияны таңдаңыз.
